维尔斯门窗为什么这么“漂亮”（上篇）
- ：2022-06-08
- ：986 阅读
- ：维尔斯小编
- ：维尔斯门窗
维尔斯门窗为什么这么“漂亮”？
上、中、下篇，分别为您介绍为什么维尔斯门窗这么“beautiful”！
断桥铝门窗是采用隔热断桥铝型材和中空玻璃、五金件组合而成的，具有节能、隔音、防噪、防尘、防水等功能。断桥铝门窗的热传导系数K值为3W/m2·K以下，比普通门窗热量散失减少一半，降低取暖费用30%左右，水密性、气密性良好，均达国家A1类窗标准。

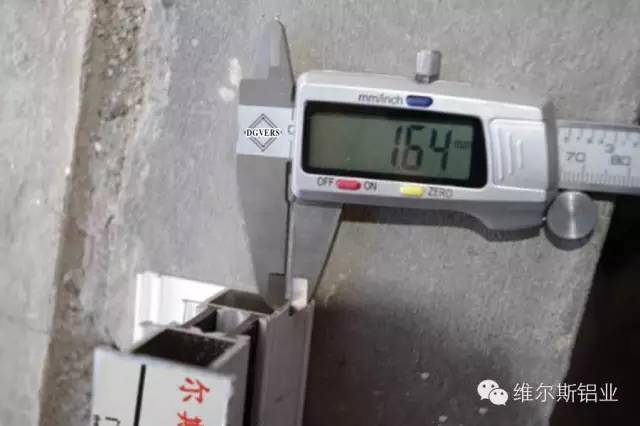

国标壁厚为1.4毫米
一般作家装产品，国标规定：型材厚度应大于或等于1.4mm。维尔斯断桥铝型材壁厚均达到国标及以上，55系列、60系列壁厚一般为国标1.4mm，70系列、72系列、85系列则能达到1.6mm，甚至1.8mm。
随着居住环境高档化，新型隔热保温铝合金型材由国外传到国内。维尔斯铝业引进维尔斯德国有限责任公司先进生产技术及设备；隔热铝型材的生产成本比普通铝型材的高，增加了贯穿氧化、喷涂、穿条等多道工序。通过穿条断桥连接，可以将氧化银白色料与彩色喷涂料，砂面料与着色料相连接；增加型材的装饰感。具体情况浅释如下。

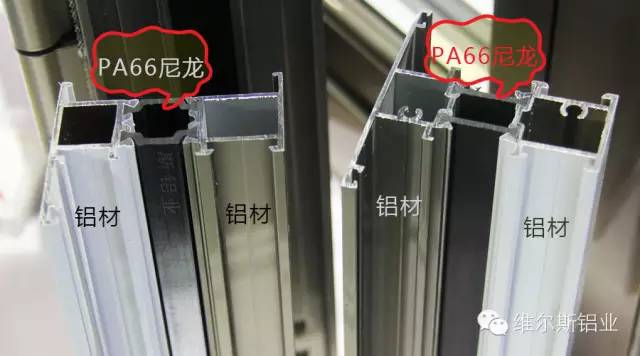

铝材+PA66尼龙+铝材
隔热穿条铝型材是由铝合金型材和PA66尼龙隔热条组合而成。滚压式隔热铝合金型材是以隔热性能好的高密度聚酰胺PA66尼龙隔热条经穿条滚压加工，使铝、塑连成一体。发泡式隔热铝型材是利用隔热条把内、外层铝型材连接嵌装成一体，成为隔热铝合金型材的“冷桥”，达到保温、节能的功效。如图所示。
维尔斯铝业隔热铝型材生产线，主要生产工艺技术是采用“辊压嵌入式”，采用“三步法”生产程序，即开齿、穿条、辊压。
工艺流程为：型材上操作平台→贴保护膜→开齿→穿条→辊压→包装。
⑴第一道工序主要是检验型材表面质量及尺寸规格。内、外层铝型材可以采用阳极氧化或静电粉末喷涂型材。也可以将内、外层铝型材采用不同颜色配料，通过穿条断桥连接，形成内、外双色铝合金门窗。
⑵第二道工序是贴保护膜，主要保护型材表面质量在加工、搬运过程中不被损坏。
⑶开齿是关键工序，主要是在隔热铝型材穿条滑道两内壁碾压形成如锯齿状齿道。目前国内对齿道深度没有具体规定，但在行业标准JC/T建筑隔热铝合金型材标准中．规定了其抗拉强度和抗剪强度值。
⑷穿条与辊压工序是重要工序，穿条是将聚氯乙烯硬质PA66尼龙隔热条，通过穿条设备穿入已开好齿的隔热铝型材齿道内，然后又通过辊压设备，将隔热铝型材与PA66尼龙隔热条辊压在一起。
⑸隔热腔填充聚氨酯泡沫工序是对发泡式隔热铝型材而言的，将型材放在双组分计量混配器中，通过混合喷头灌注到隔热腔内自然发泡。
聚氨酯是聚氨基甲酸酯的简称。高分子主链上含有许多重复的
基团的高分化合物，统称聚氨基甲酸酯。热导率特别低，有优越的声学性能、电学性能和耐化学作用性能。发泡式隔热铝型材具备双重保温效果，适用于寒冷地带。
⑹包装是最后工序，可用塑料薄膜套装，也可用包装纸缠绕包装，主要是保护型材在运输、加工中不被磕碰伤。
⑴、 隔热铝合金型材除了要符合GB/T5237-2000标准要求外，还需做常规的抗剪强度和横向抗拉强度检测、组合弹性和组合惯性矩检测等。这里只介绍主要的、复杂检测项目，具体详细的检测项目可参阅行业的JG/T建筑隔热铝合金型材标准。
抗剪强度试验：取（100±1）mm长复合隔热铝合金型材，在（23±2）℃、湿度为45%～55%的环境中保存两天，通过抗剪强度检测仪将作用力均匀地推向型材切面，给进速度为1～5mm/min，记录所加荷载和相应的剪切变形数。抗剪强度计算式：
T=F1mix/L
式中：T——抗剪强度；
F1max——最大抗剪力；
L——试样长度。
组合弹性值是在剪切失效单位长度的作用力与位移H的比值，按下公式计算：
K=F1/（H×L）
DⅣ>；式中：K——组合弹性；
H——在剪切力F(N）作用下产生的位移，单位为mm；
L——试样长度；
F1一抗剪力。
横向抗拉强度检测：横向抗拉强度试验在剪切力失效后进行。内、外层铝合金型材之间出现2mm位移后为剪切力失效。通过横向抗拉强度检测仪，将作用均匀地施加在隔热铝型材的内、外层铝合金型材上，时向外拉伸。横向抗拉强度计算式：
Q=F2max/L
式中：Q——横向抗拉强度；
F2max——最大抗拉力；
L——试样长度。
⑵、 隔热效果的验证：
试验
①、取隔热铝合金型材试样100mm长，用一支架夹住，将两个电偶式数字温度显示仪探头各贴近隔热铝型材的内，外层铝合金型表面。用酒精灯烘烤内层型材，观察温度显示情况并做记录。
②、现场跟踪已安装好隔热铝型材的居室，通过冬、夏两季测试温度变化情况并做记录，观察隔热效果。
如果室内有空调、采暖设备的话，可持久地保持室内恒温，从而节省能源，使人感觉良好。
建筑隔热铝合金型材传热系数检测：通过导热检测仪进行导热试验检测。传热系数计算式：
△T=（W/㎡）K
式中：△T——传热系数；
W——热量/W；
K——计算温差系数；
㎡——隔热铝合金型材面积。
经过以上工艺流程，一根漂亮的型材就制作出来了。
